一、產品概述

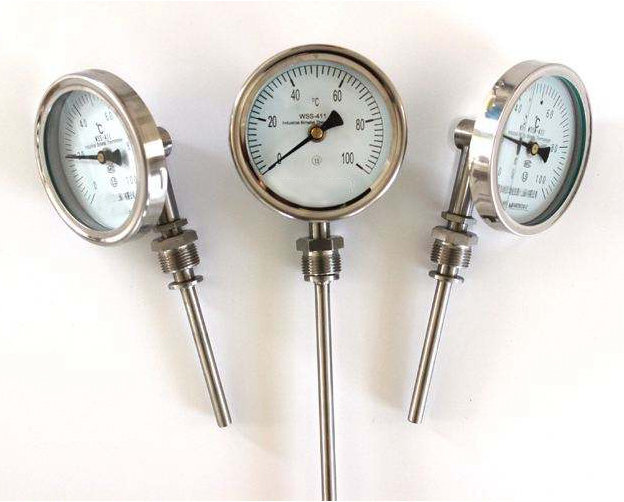

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度，雙金屬溫度計結構形式分：徑向、軸向、萬向，不同的結構安裝是不一樣的。
二、主要特點?
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
?
三、工作原理
? 雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
?
四、技術參數
1、標度盤公稱直徑：60mm，100mm，150mm
2、精度等級：1.0，1.5
3、熱響應時間：≤40S
4、防護等級：IP55
5、角度調整誤差：角度調整誤差應不超過其量程的1.0%
6、回差：雙金屬溫度計回差應不大于基本誤差限的******值
7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2?
?
五、測溫范圍
| 測量范圍℃ | 適用范圍 |
| 工業、商業 | 實驗室、小型 |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
| 0～600 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75
100
150
200
300
400
500
750
1000 | Φ6
Φ8
Φ10 |
| 105 | 23 | 73 | - |
| 155 | 23 | 73 | - |
| 徑向型 | 65 | 50 | 110 | 34 |
| 105 | 50 | 110 | 34 |
| 105 | 50 | 110 | 34 |
| 135°向型 | 105 | 23 | 85 | - |
| 155 | 23 | 85 | - |
| 萬向型 | 105 | 23 | 178 | 120 |
| 155 | 23 | 178 | 120 |
七、選型編碼
| 系列號 | ?WSS |
| 雙金屬溫度計 |
| 表盤公稱直徑 | ?-3 |
| Φ60 |
| ?-4 |
| Φ100 |
| ?-5 |
| Φ150 |
| 表盤形式 | ?0 |
| 軸向（直型） |
| ?1 |
| 徑向（角型） |
| ?2 |
| 135°向（鈍角型） |
| ?8 |
| 萬向（可調角型） |
| 安裝固定形式 | ?0 |
| 無固定裝置 |
| ?1 |
| 可動外螺紋 |
| ?2 |
| 可動內螺紋 |
| ?3 |
| 固定螺紋 |
| ?4 |
| 固定法蘭 |
| ?5 |
| 卡套螺紋 |
| ?6 |
| 卡套法蘭 |
| 保護形式 | - |
| 普通型 |
| ?W |
| 防護型 |
| ?F |
| 防腐型 |
八、型號及規格
軸向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 |
| D | L |
| WSS-300 |
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600 | 1.5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75
100
150
200
300
400
500
750
1000 | 無固定裝置 |
| WSS-400 | Φ100 |
| WSS-500 | Φ150 |
| WSS-301 | Φ60 | 可動外螺紋 |
| WSS-401 | Φ100 |
| WSS-501 | Φ150 |
| WSS-302 | Φ60 | 可動內螺紋 |
| WSS-402 | Φ100 |
| WSS-502 | Φ150 |
| WSS-303 | Φ60 | 固定螺紋 |
| WSS-403 | Φ100 |
| WSS-503 | Φ150 |
| WSS-304 | Φ60 | 固定法蘭 |
| WSS-404 | Φ100 |
| WSS-504 | Φ150 |
| WSS-305 | Φ60 | 卡套螺紋 |
| WSS-405 | Φ100 |
| WSS-505 | Φ150 |
| WSS-306 | Φ60 |
| WSS-406 | Φ100 | 卡套法蘭 |
| WSS-506 | Φ150 |
徑向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 |
| D | L |
| WSS-310 |
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600 | 1.5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75
100
150
200
300
400
500
750
1000 | 無固定裝置 |
| WSS-410 | Φ100 |
| WSS-510 | Φ150 |
| WSS-311 | Φ60 | 可動外螺紋 |
| WSS-411 | Φ100 |
| WSS-511 | Φ150 |
| WSS-312 | Φ60 | 可動內螺紋 |
| WSS-412 | Φ100 |
| WSS-512 | Φ150 |
| WSS-313 | Φ60 | 固定螺紋 |
| WSS-413 | Φ100 |
| WSS-513 | Φ150 |
| WSS-314 | Φ60 | 固定法蘭 |
| WSS-414 | Φ100 |
| WSS-514 | Φ150 |
| WSS-315 | Φ60 | 卡套螺紋 |
| WSS-415 | Φ100 |
| WSS-515 | Φ150 |
| WSS-316 | Φ60 |
| WSS-416 | Φ100 | 卡套法蘭 |
| WSS-516 | Φ150 |
萬向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 |
| D | L |
| WSS-480 |
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600 | 1.5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ100 | 75
100
150
200
300
400
500
750
1000 | 無固定裝置 |
| WSS-580 | Φ150 |
| WSS-481 | Φ100 | 可動外螺紋 |
| WSS-581 | Φ150 |
| WSS-482 | Φ100 | 可動內螺紋 |
| WSS-582 | Φ150 |
| WSS-483 | Φ100 | 固定螺紋 |
| WSS-583 | Φ150 |
| WSS-484 | Φ100 | 固定法蘭 |
| WSS-584 | Φ150 |
| WSS-485 | Φ100 | 卡套螺紋 |
| WSS-585 | Φ150 |
| WSS-486 | Φ100 | 卡套法蘭 |
| WSS-586 | Φ150 |
135°向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 |
| D | L |
| WSS-420 | 0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600 | 1.5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ100 | 75
100
150
200
300
400
500
750
1000 | 無固定裝置 |
| WSS-520 | Φ150 |
| WSS-421 | Φ100 | 可動外螺紋 |
| WSS-521 | Φ150 |
| WSS-422 | Φ100 | 可動內螺紋 |
| WSS-522 | Φ150 |
| WSS-423 | Φ100 | 固定螺紋 |
| WSS-523 | Φ150 |
| WSS-424 | Φ100 | 固定法蘭 |
| WSS-524 | Φ150 |
| WSS-425 | Φ100 | 卡套螺紋 |
| WSS-525 | Φ150 |
| WSS-426 | Φ100 | 卡套法蘭 |
| WSS-526 | Φ150 |
備注：
選型須知：請?zhí)峁┬吞?、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
